En este capítulo encontrará información sobre los siguientes temas:
- Fusibles en el cuadro de instrumentos
- Asignación de fusibles en el tablero de instrumentos
- Fusibles del lado del cuadro de instrumentos
- Asignación de fusibles en la parte del tablero de instrumentos
- Fusibles en el vano motor
- Asignación de fusibles en el vano motor
Todos los circuitos eléctricos están protegidos por fusibles.
Antes de cambiar un fusible, se debe desconectar el encendido, así como el
dispositivo eléctrico correspondiente.
Determine qué fusible corresponde al dispositivo eléctrico conectado que ha
fallado , Fusibles en el cuadro de instrumentos, , Fusibles
en el vano motor o , Fusibles del lado del cuadro de instrumentos.

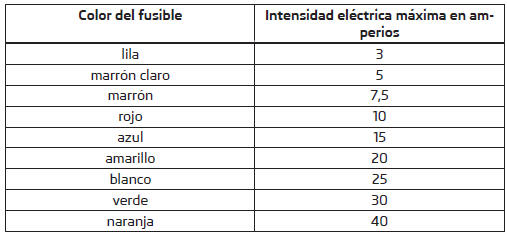

Color distintivo de los fusibles

ATENCIÓN
Antes de efectuar cualquier trabajo en el vano motor, se deben leer y
tener
en cuenta las indicaciones de advertencia . |
CUIDADO
- "No repare" los fusibles ni los sustituya por otros de mayor
intensidad. ¡Existe
peligro de incendio! Además, pueden surgir daños en otros lugares del
sistema
eléctrico.
- Si al cabo de poco tiempo vuelve a fundirse un fusible nuevo,
haga revisar lo
antes posible el sistema eléctrico por un taller especializado.
- Un fusible fundido se reconoce porque la tira de metal está
completamente
fundida. Sustituya el fusible defectuoso por un fusible nuevo con igual
número
de amperios.
Aviso
- Le recomendamos que lleve siempre en el vehículo fusibles de
repuesto. Se
puede adquirir una caja con fusibles de repuesto y bombillas del programa de
piezas originales ŠKODA.
- Un fusible puede corresponder a varios dispositivos eléctricos
conectados.
- A un mismo dispositivo eléctrico le pueden corresponder varios
fusibles.
