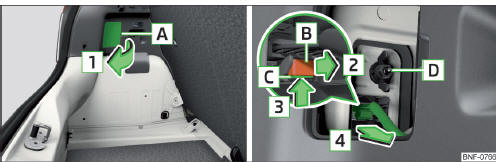

Fig. 147 Desmontar la lámpara / Quitar el conector
Desmontar la lámpara
- Abra la tapa del maletero.
- Abata el respaldo de los asientos traseros hacia delante , Respaldos
de los asientos traseros.
- Desmonte la cubierta del maletero .
- Levante el tapacubos en el área A en el sentido de la flecha 1
fig. 147.
- Debajo del borde inferior del cierre B , introduzca el
destornillador ,
Equipo de herramientas a bordo y tire del cierre en el conector en el
sentido
de la flecha 2 .
- Presione el bloqueo en posición C en sentido de la flecha 3 .
- Retire el conector en el sentido de la flecha 4 .
- Fije la luz y atornille la tuerca plástica D .
- Extraiga con cuidado la luz de la carrocería y colóquela sobre una
superficie
limpia y lisa.
Montar la lámpara
- Introduzca el portalámparas en la lámpara.
- Introduzca y fije con cuidado la luz posterior en el orificio de
la carrocería.
- Atornille y fije la tuerca plástica D fig. 147.
- Introducir el conector en el soporte de lámparas y presionar el
bloqueo B
contra el sentido de la flecha 2 .
- Cierre el tapacubos en sentido contrario al de la flecha 1 .
- Monte la cubierta del maletero y cierre la tapa del maletero.
Repliegue el respaldo de los asientos traseros.
CUIDADO
Al desmontar y montar la luz posterior, tenga cuidado de no dañar la pintura
del vehículo ni la luz.
LEE MAS:
Fig. 146 Desmontar la luz de la matrícula
Girar el portalámparas con la bombilla A fig. 140 de la pág. 144 hasta
el tope
en dirección de la flecha 1 fig. 143.
Extraer el portalámparas con la bombilla en el sentido de la
flecha 2 .
Gire la bombilla defectuosa en el portalámparas en el sentido
contrario al de
las agujas del reloj y sáquela.
Introduzca una bombilla nueva en el portalámparas y gírela en el
sentido de
las agujas del reloj hasta el tope.
Colocar el portalámparas con la bombilla en la carcasa contra el
sentido de la
flecha 2 .
Girar el portalámparas en el sentido contrario al de la flecha 1
hasta el tope.
Fig. 148 Parte interior de la lámpara
Fig. 134
Retirar la tapa de la caja de fusibles
Los fusibles se encuentran debajo del volante en la parte inferior del cuadro
de
interruptores fig. 134.
