Renault Twingo > Cámara de marcha atrás
Funcionamiento

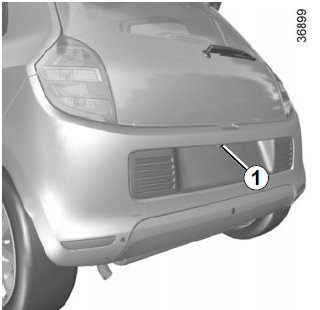

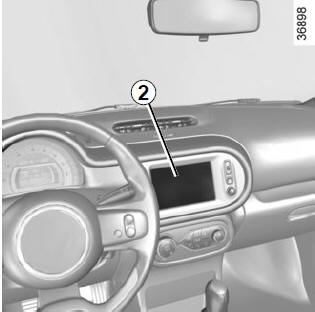

Al meter la marcha atrás (y hasta unos 5 segundos después de meter otra marcha), la cámara 1 situada cerca de los iluminadores transmite una vista del entorno trasero del vehículo en la pantalla táctil 2 con una línea auxiliar móvil y una línea auxiliar fija.
Este sistema se utiliza en principio en base a las líneas auxiliares (móviles para la trayectoria y fijas para la distancia).
Cuando se alcanza la zona roja, guíese por la representación del parachoques para detenerse con precisión.
Nota:
- compruebe que la cámara de marcha atrás no quede oculta (suciedad, barro, nieve, etc.);
- según el vehículo, puede ajustar algunos parámetros desde la pantalla táctil 2. Consulte el manual del equipamiento.
| Esta función es una ayuda adicional. No puede por tanto, en ningún
caso, sustituir la vigilancia ni la responsabilidad del conductor. El conductor debe estar siempre atento a los acontecimientos imprevistos que pueden darse durante la conducción: vigile por ello que no haya obstáculos móviles (tales como un niño, un animal, un cochecito de niños, una bicicleta...) o un obstáculo demasiado pequeño o demasiado fino (piedra de tamaño mediano, estaca muy fina...) durante la maniobra. |

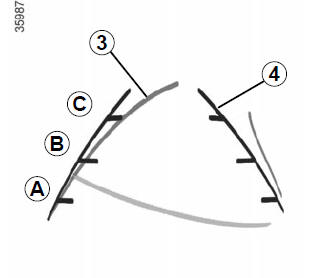

Líneas auxiliares móviles 3 (según vehículo)
Aparecen en azul en la pantalla 2.
Indican la trayectoria del vehículo basada en la posición del volante.
Líneas auxiliares fijas 4
Las líneas auxiliares fijas tienen varios colores A, B y C que indican la distancia que hay detrás del vehículo:
- A (rojo) a aproximadamente 30 centímetros del vehículo;
- B (amarillo) a aproximadamente 70 centímetros del vehículo;
- C (verde) a aproximadamente 150 centímetros del vehículo.
Estas líneas auxiliares permanecen fijas e indican la trayectoria del vehículo si las ruedas están alineadas con el vehículo.
| Esta función es una ayuda adicional. No puede por tanto, en ningún
caso, sustituir la vigilancia ni la responsabilidad del conductor. El conductor debe estar siempre atento a los acontecimientos imprevistos que pueden darse durante la conducción: vigile por ello que no haya obstáculos móviles (tales como un niño, un animal, un cochecito de niños, una bicicleta...) o un obstáculo demasiado pequeño o demasiado fino (piedra de tamaño mediano, estaca muy fina...) durante la maniobra. |
| La pantalla representa una imagen invertida. Las líneas auxiliares son una representación proyectada sobre un suelo plano, esta información se debe ignorar cuando se superpone a un objeto vertical o colocado en el suelo. Los objetos que aparecen en el borde de la pantalla pueden aparecer deformados. En caso de luminosidad excesiva (nieve, vehículo al sol...), la visión
de la cámara puede verse alterada. Cuando el maletero está abierto o mal
cerrado, aparece el testigo |
en el cuadro de instrumentos y, según el vehículo, desaparece la visión
de la cámara.
