Toyota Aygo > Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y cambie los fusibles si es necesario.

1. Vehículos sin sistema de llave inteligente: Coloque el interruptor del motor en la posición "LOCK".

   Vehículos con sistema de llave inteligente: Apague el interruptor del motor.

2. En caso de fallo en el sistema, consulte "Disposición de los fusibles y amperaje" para obtener más información sobre qué fusible debe revisar.
3. Abra la tapa de la caja de fusibles.

Compartimento del motor

Presione las lengüetas hacia dentro y levante la cubierta.

Tablero de instrumentos del lado del conductor

Retire la tapa.

4. Extraiga el fusible con la herramienta extractora.

Sólo se puede retirar el fusible tipo A utilizando la herramienta extractora.

5. Compruebe si el fusible se ha fundido.

1. Fusible normal
2. Fusible fundido

Tipos A, B y C: Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado.

Tipo D: Póngase en contacto con un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la cualificación y el equipo necesarios.

Tipo A

Tipo B

Tipo C

Tipo D

Disposición de los fusibles y amperaje

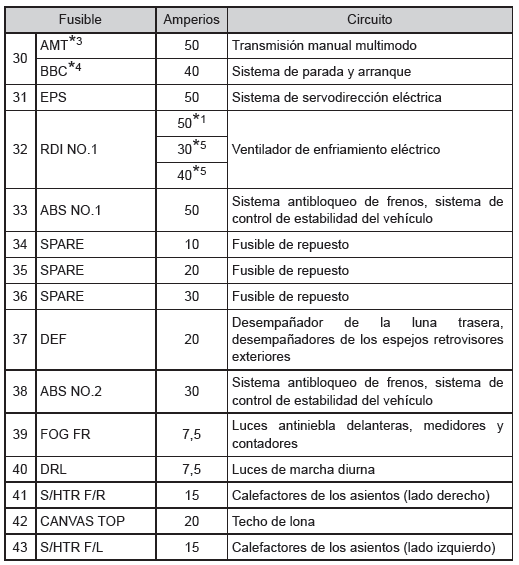

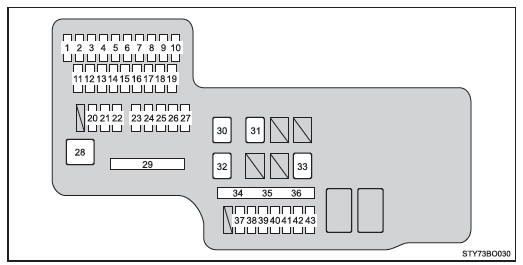

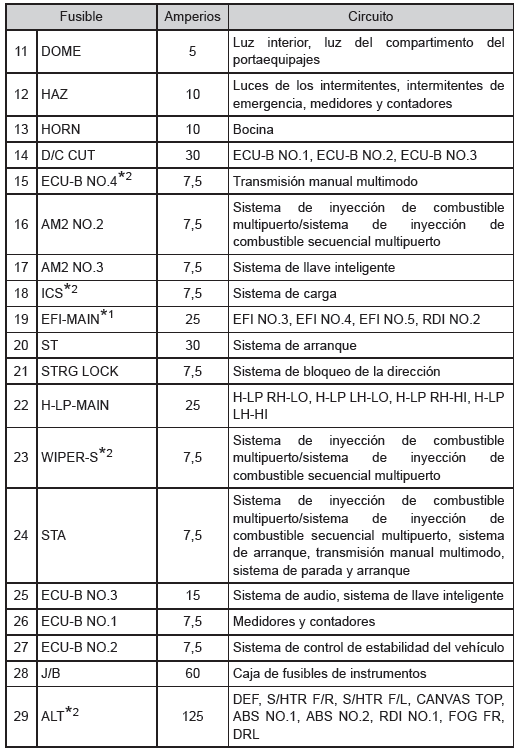

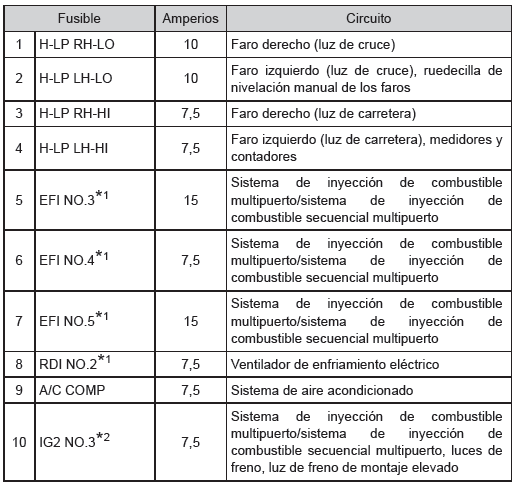

Compartimento del motor

*1: Motor HM01

*2: Motor 1KR

*3: Vehículos con transmisión manual multimodo

*4: Vehículos con sistema de parada y arranque

*5: Sustituya el fusible por otro con el mismo amperaje que el original

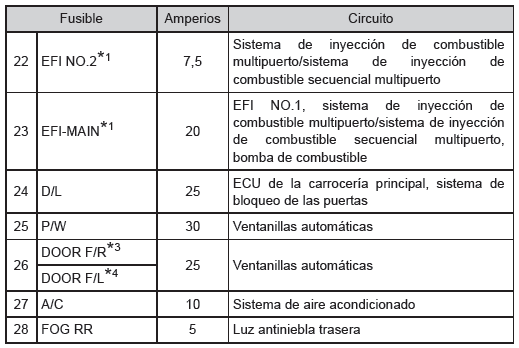

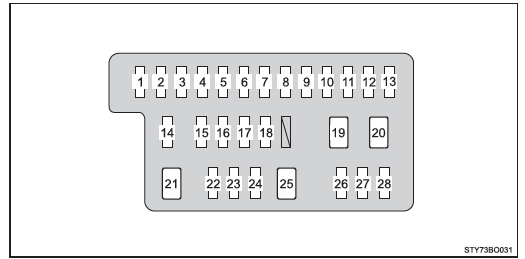

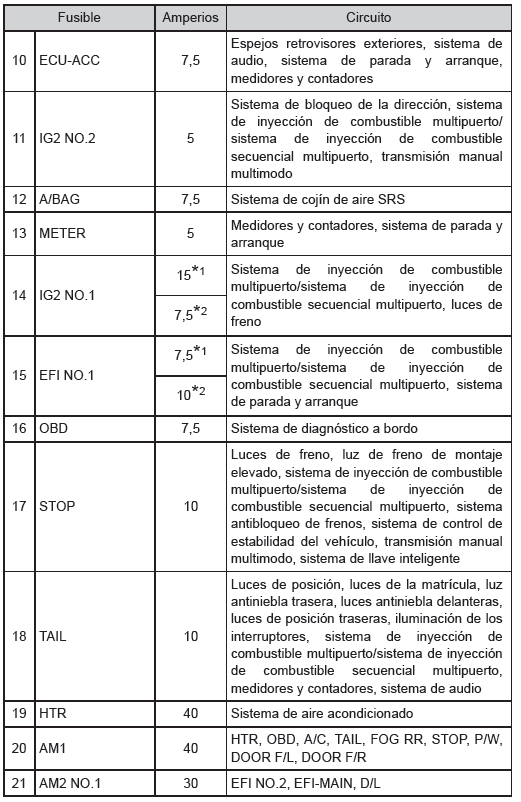

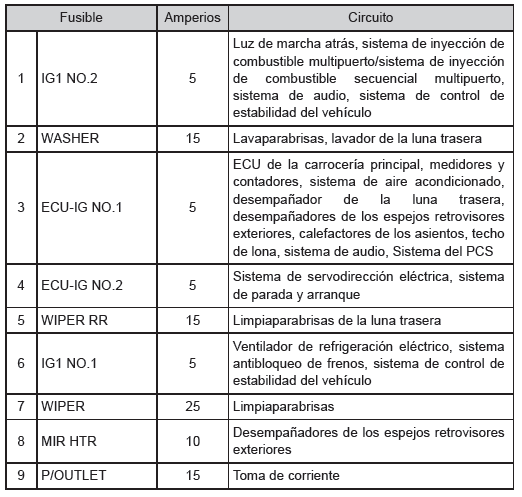

Tablero de instrumentos del lado del conductor

*1: Motor 1KR

*2: Motor HM01

*3: Vehículos con dirección a la izquierda

*4: Vehículos con dirección a la derecha

Después de cambiar un fusible

• Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga que cambiar la bombilla
• Si el fusible sustituido vuelve a fundirse, acuda a un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la cualificación y el equipo necesarios, para que revisen el vehículo.

En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

ADVERTENCIA

Para evitar averías en el sistema e incendios en el vehículo

Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y, probablemente, lesiones o incendios.

• No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto en el lugar de un fusible
• Utilice siempre fusibles originales Toyota o equivalentes.

  No sustituya nunca un fusible por un cable, aunque sea de forma temporal

• No modifique los fusibles ni las cajas de fusibles

AVISO

Antes de cambiar los fusibles

Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la cualificación y el equipo necesarios, para que averigüen la causa de la sobrecarga eléctrica y la reparen.
